杭锦后旗陕坝镇热电联产规划（2024-2035年）

完成单位：内蒙古和易项目管理有限公司

1.本项规划的编制背景

为了满足杭锦后旗陕坝镇经济发展和供热负荷快速增长的需求，根据国家的能源政策和环保政策，结合杭锦后旗陕坝镇供热现状情况，主要解决陕坝镇现有热源供热能力不足的问题，本热电联产规划主要热源以热电联产和大型集中供热锅炉为主，以达到节约能源、提高供热效率和改善城市大气环境的目的。基于以上原因，特编制杭锦后旗陕坝镇热电联产规划，以便指导杭锦后旗陕坝镇供热事业健康发展。

2.规划目标

◇依据国土空间总体规划，逐步完善供热工程设施，减少环境污染，改善城市大气环境。

◇集中供热普及率近期为 85%，远期为95%。

◇提高清洁能源和可再生能源的使用比例，适度发展利用太阳能、地热能、生物质能和燃气等进行供热，推广生活热水采用太阳能加热的方式。

3.规划范围及期限

3.1 规划范围

本热电联产规划范围为：杭锦后旗陕坝镇和杭后工业园区国土空间总体规划建设用地范围内建筑物的供热和工业用汽供应。

3.2 规划的任务

◇贯彻执行国家能源开发和利用的方针，落实《中华人民共和国环境保护法》。

◇依据国土空间总体规划，建立与国土空间总体规划发展水平相适应的供热系统。

◇准确预测供热热负荷，合理划分供热分区。

◇明确供热热源和供热方式。

◇明确热源的供热能力、数量、布局及相应的供热范围。

◇布置供热工程的主要设施和供热管网。

3.3 规划期限

规划期限：2024-2035 年

近目标年为 2025 年

规划目标年为 2035 年

4.供热现状

4.1 采暖现状

目前，杭锦后旗陕坝镇总建筑面积为1021.99 万㎡，其中已实施集中供热的面积 808 万平方米，集中供热普及率为79.1%；采暖有以下两种方式：◇热电联产和集中供热锅炉房：昊升热力公司特米尔热电厂 6MW+12MW 抽凝式发电机组以热电联产+2×58MW 集中供热锅炉房供热面积为597.57 万平方米；景祥热力公司以集中锅炉房供热面积为 210.43 万平方米。陕坝镇供热管网总长度 311.7 公里（昊升管网总长191.05公里，景祥管网 120.65 公里），配建换热站 93 座。3◇居民土暖气和采暖炉灶居民以土暖气和采暖炉灶采暖的建筑面积为213.99 万平方米。

4.2 工业供热现状

陕坝镇境内现有四家用汽企业，分别是：内蒙古河套酒业集团股份有限公司、内蒙古大屯河河套番茄制品有限责任公司、内蒙古伊利集团巴彦淖尔分公司、内蒙古小屯河河套番茄制品有限责任公司。均由内蒙古特米尔热电有限责任公司进行供汽。

5.规划热负荷

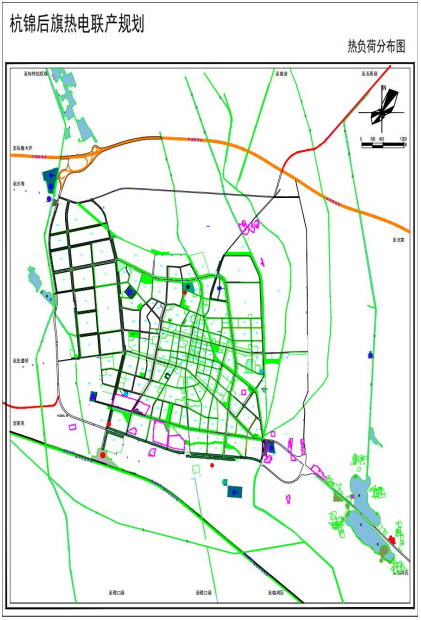

5.1 供热规划分区

依据《巴彦淖尔市杭锦后旗国土空间总体规划》(2021-2035年)、《内蒙古巴彦淖尔河套农畜产业开发区杭后工业园国土空间总体规划》（2024-2035 年），陕坝镇城市供热热源规划应以热电联产及大型集中供热锅炉房为主，主要解决国土空间规划区域负荷较集中的居民住宅、公共建筑和工业厂房的采暖用热及工业企业生产用汽。为准确对供热面积进行计算、统计，依据国土空间总体规划中规划道路所围合的区域作为一个供热分区。

5.2 热负荷规划

原则采暖热负荷是根据《巴彦淖尔市杭锦后旗国土空间总体规划》(2021-2035 年)、《内蒙古巴彦淖尔河套农畜产业开发区杭后工业园国土空间总体规划》（2024-2035 年），按照规划用地性质及容积率（工业建筑容积率按 1.0 计算,公共建筑容积率按1.5 计算, 居住建筑容积率按 1.2 计算）计算得出的。

5.3 热负荷

5.3.1 供暖热负荷

陕坝镇现有居住建筑面积 553.33 万㎡，公共建筑面积209.21万㎡，工业建筑面积 259.45 万㎡，总建筑面积1021.99 万㎡，热负荷为 596.95MW。2025 年，居住建筑面积 626.82 万㎡，公共建筑面积243.2 万㎡，工业建筑面积 438.67 万㎡，总建筑面积1308.69万㎡，按集中供热普及率 85%考虑,集中供暖面积1112.38 万㎡，热负荷为625.38MW。 2035 年规划，居住建筑面积971.3 万㎡，公共建筑面积456.07 万㎡，工业建筑面积 557.95 万㎡，总建筑面积1985.32万㎡，按集中供热普及率 95%考虑,集中供暖面积1886.05 万㎡，热负荷为989.24MW。

5.3.2 工业热负荷

根据调查，本供热规划范围内现状工业用汽负荷及预测到2025年工业用汽负荷总共 187.5t/h，考虑同时率0.8，则可供汽量为150t/h。考虑供热机组的供汽能力，本规划供工业用汽量按150t/h考虑。

5.4 年供热量

根据陕坝镇城市供暖期室外温度延续小时数及各室外温度下的小时热负荷,计算得到近期和远期的年供热量分别为5305436GJ和9252460GJ。

6.热源点规划

6.1 供热介质与参数

6.1.1 供热介质：为了节约能源,提高经济效益,对于以采暖负荷为主的热力网应以热水为热媒。

6.1.2 供热参数：《城镇供热管网设计标准》推荐：“以热电厂或区域锅炉房为热源的城镇供热系统，设计供水温度宜取110～150℃，回水温度不应高于 60℃”。又如《城市供热手册》中建议：“对于以采暖负荷为主的城市供热系统，应尽可能提高热媒参数，以便降低热网造价和减少电耗，推荐供水温度为 110℃以上”。纵观以上有关热媒参数选择的规定和通行法则，结合陕坝镇的具体情况，确定本规划一级网供回水温度采用130/60℃。

6.1.3 供汽参数:根据现状及规划工业用汽企业对用汽压力和温度的要求,热电厂需提供蒸汽参数如下：供汽压力 1.5MPa,供汽温度200℃。

6.2 规划热源

6.2.1 2025 年规划新建华恒热电厂

依据《巴彦淖尔市杭锦后旗国土空间总体规划》(2021-2035年)、《内蒙古巴彦淖尔河套农畜产业开发区杭后工业园国土空间总体规划》（2024-1035 年），至 2025 年陕坝镇集中供热的建筑面积为1112.38 万㎡，供热负荷为 625.38MW, 工业负荷为180.5t/h，同时使用系数按 0.8 考虑，用汽量为 150t/h，规划利用和建设的集中供热热源为：根据昊升热力公司、景祥热力公司现有热源厂供热能力，需新建华恒热电厂，建设规模为 2×75t/h 高温高压循环流化床锅炉2×9MW背压式汽轮发电机组。热电厂场址位于杭后工业园区（大顺城区）内，经三路东侧，纬四路北侧。6至 2025 年,该热电厂为工业园区内用汽企业供汽和采暖建筑供暖，工业负荷为 78t/h，供汽压力 0.80MPa,温度200℃；供暖负荷为12.58MW，建筑面积为 22.38 万㎡，

6.2.2 2035 年规划新建 2×50MW 热电厂

根据《巴彦淖尔市杭锦后旗国土空间总体规划》(2021-2035年)、《内蒙古巴彦淖尔河套农畜产业开发区杭后工业园国土空间总体规划》（ 2024-2035 年），2035 年需供热的建筑面积将达到1886.05万㎡，供热负荷为 989.24MW。至 2035 年, 规划新增集中供热面积773.67 万㎡，供热负荷405.79MW，规划新建 2×50MW 背压式热电联产机组进行供热。该热电厂场址位于昊升第二热源厂北侧。

7.热网规划

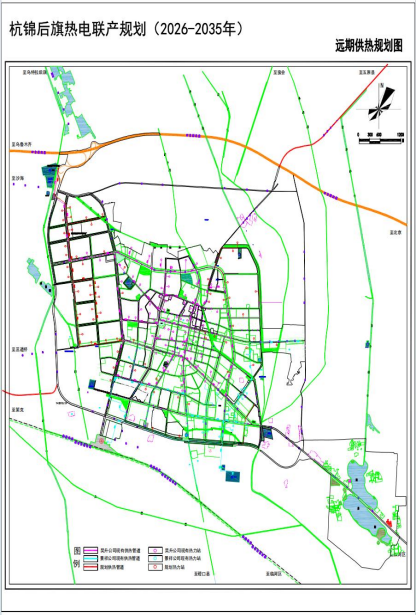

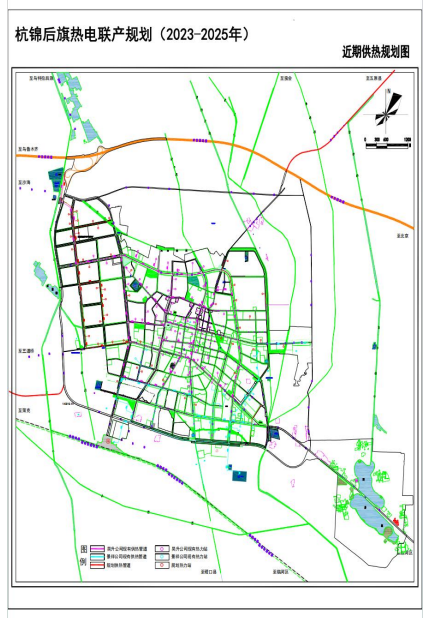

根据《巴彦淖尔市杭锦后旗国土空间总体规划》(2021-2035年)、《内蒙古巴彦淖尔河套农畜产业开发区杭后工业园国土空间总体规划》（2024-2035 年）和各供热分区的规划热负荷，逐步完成陕坝镇的热力管网主干线的建设。规划一级网供水温度 130℃，回水温度60℃；热力站后二级网供水温度 80℃，回水温度 55℃（在有以地辐射方式采暖的小区，其二级网供水温度为 55℃，回水温度 45℃）。热力网由热源厂引出的供热主管道和连结各换热站的分支管道共同组成，系统成支状管网布置，其中昊升第二热源厂、特米尔热电厂、规划新建热电厂和景祥热源厂供热系统通过联通管道相连，以保证供热的安全。7本规划最大一条供热主管网管径为DN1200，由规划新建2×50MW热电厂引出，其供热半径为 5.57km，供热距离为7.3km。

8.规划热力站

8.1 2025 年规划热力站规划供热区域内共设热力站 123 座（其中规划新建热力站30座，利用原有热力站 93 座），其中：A 型 12 座、B 型23 座、C 型28座、D 型 60 座。

8.2 2035 年规划热力站规划供热区域内共设热力站 155 座（其中规划新建热力站32座，利用原有热力站 123 座），其中：B 型 25 座、C 型52 座、D 型78座。

9.环境效益

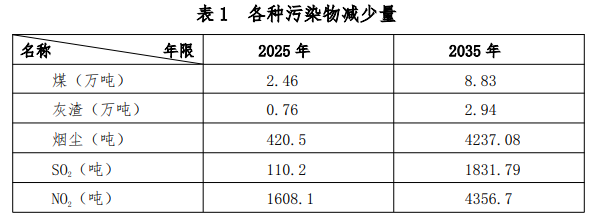

陕坝镇大气污染物中主要是燃煤产生的二氧化硫、二氧化氮和烟尘。分散的炉子排出的大气污染物多集中于人口密集区，危害尤其严重。实现热电联产规划不仅可以大量减少二氧化硫、二氧化氮和烟尘的排放量，而且可以变低矮分散的污染面源排放为集中的高点源排放，降低地面污染物的浓度，减轻大气污染。据测算,实施热电联产后, 煤及各种污染物年排放量减少量见下表。

陕坝镇热电联产规划的实现，可以大大减少烟尘、二氧化硫、氮氧化物、灰渣、污废水的排放量，使城市的环境污染得到有效控制，对改善大气环境起到极其重要的作用。

10.投资匡算

10.1 规划期总投资

本规划工程项目不含建设期利息和流动资金的总投资为22243.4万元（2025 年）和 70456 万元（2035 年）,至于建设期利息和流动资金在各项目的前期工作中进行估算。

10.2 总投资费用构成

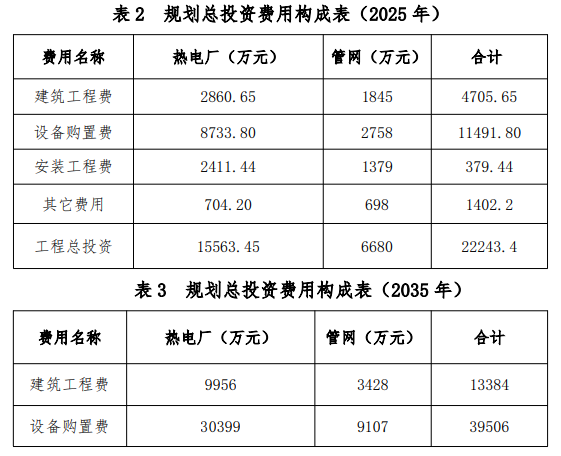

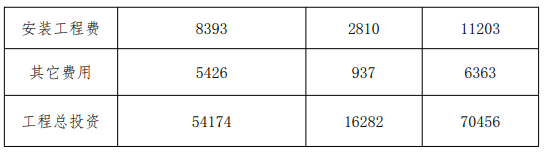

规划总投资费用构成见表 2（2025 年）和表3（2035 年）。

11.主要结论与保障措施

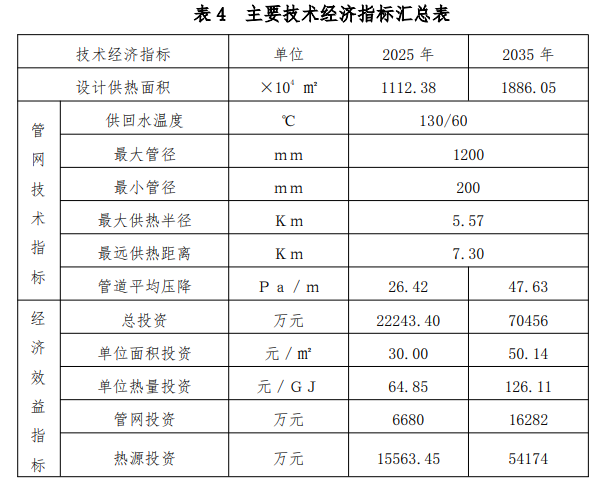

11.1 主要指标本

规划的主要技术经济指标见下表。

11.2 结论

本热电联产规划符合《巴彦淖尔市杭锦后旗国土空间总体规划》10(2021-2035 年)、《内蒙古巴彦淖尔河套农畜产业开发区杭后工业园国土空间总体规划》（2024-2035 年）。以热电联产和集中供热锅炉房的方式对城市实行集中供热，是节约能源，改善投资环境，提高人民生活水平的重要措施之一。热电联产规划的实施，对陕坝镇的经济发展及环境的改善将起到积极的作用，具有良好的社会效益、环境效益和经济效益。

11.3 保障措施

11.3.1 加强组织领导

主管部门和企业细化落实工作机制，加强沟通、密切配合、综合施策，统筹推进热电联产发展。根据规划确定的主要目标、重点任务、重点项目，制定具体工作方案，细化时间表、路线图，加快推动热电联产项目建设。

11.3.2 强化规划引领

充分发挥规划的引导约束作用，将规划作为热电联产项目核准和开发建设的主要依据，项目布局、建设规模等须与规划相一致。加强与经济社会发展、国土空间、环境保护等规划的衔接，保障落地实施。

11.3.3 营造良好环境

充分发挥舆论导向作用，通过互联网、电视、报刊等多种形式，大力宣传热电联产建设的重要意义，增强全社会对热电联产建设经济价值、能源价值、环保价值的认识，为热电联产的建设实施创造良好的社会环境。
