西乌珠穆沁旗白音华煤田四号露天矿优化调整开采范围可行性研究报告

完成单位：内蒙古煤矿设计研究院有限责任公司

一、项目概况

西乌珠穆沁旗白音华煤田四号露天矿隶属于内蒙古海州露天能源有限责任公司。四号露天矿位于内蒙古自治区锡林郭勒盟西乌珠穆沁旗境内，行政隶属西乌珠穆沁旗白音华镇管辖。

西乌珠穆沁旗白音华煤田四号露天矿为“一证两井”煤矿。2011 年 12 月 30日国土资源部颁发了采矿许可证，证号：C1000002011121110122411，采矿权人：内蒙古海州露天能源有限责任公司，矿山名称：西乌珠穆沁旗白音华煤田四号露天矿，开采方式：露天／地下开采。一期工程为露天矿，简称“白音华四号露天矿”；二期工程为井工矿，简称“白音华四号井工矿”，两矿共用一个采矿许可证。

西乌珠穆沁旗白音华煤田四号露天矿一期工程露天开采，建设规模 500 万吨/年；二期工程井工开采，建设规模 500 万吨/年，核定生产能力 800 万吨/年。

二、项目建设理由

白音华四号露天矿是阜矿集团的支柱产业，现开采位置距离北侧矿界约900m，截至 2023 年末剩余可采储量 973.98 万吨，剩余服务年限约 1.8 年。为了确保阜矿集团煤炭产能总量稳定，白音华四号露天矿 500 万吨/年的产能需继续延续，采场顺利接续，保证生产秩序稳定，人员、设备、矿产资源能有效开发利用，阜矿集团决定对白音华矿区矿界内沙尔塔拉铁路环线进行改造，将现有外运铁路拆除，需对地面生产系统及外运方式重新规划；释放铁路压煤后，需论证铁路压煤的开采方式；同时将井田北部井工矿二采区部分资源量划归露天矿开采。在同一个采矿许可证范围内，为了重新确定露天矿和井工矿的开采范围界限，进一步优化露天、井工开采范围，确定合理的露天和井工开拓、开采方案，优化地面生产系统布置，内蒙古海州露天能源有限责任公司委托我公司编制《西乌珠穆沁旗白音华煤田四号露天矿优化调整开采范围可行性研究报告》。

三、主要技术特征

（一）露天部分

1.白音华四号露天矿设计生产能力为 5.00Mt/a，划分后井田面积 12.3525km2，可采原煤量 5751.07 万吨，服务年限 10.5 年。

2.露天矿境界剥采比按 11.4m3/t 进行圈定。

3.露天矿开拓与开采

露天开采区域划分为一个采区，在已有采坑继续向北向西双向推进至采区结束，剥离采用单斗—卡车工艺，采煤采用单斗—卡车—半移动破碎机—胶带运输机半连续工艺，剥离物全部内排。

4.地面生产系统

地面生产系统包括已有的白音华四号露天矿生产系统和白音华四号井工矿地面生产系统两个生产系统。

白音华四号露天矿现有生产系统的破碎站布置于采掘场中部，露天矿的煤，在采场由单斗铲采装，由 20t 级自卸卡车短距离运输至 M101 破碎站，原煤粒度0～1200mm，经 M101 破碎站破碎至 0～300mm 后，通过排料带式输送机转载至露天矿已有生产系统，经已有的 M102～M106 带式输送机运往金山电厂，或陆续经西帮一台、西帮二台带式输送机转载运到井工矿选煤厂。

（二）井工部分

1．建设规模、服务年限

白音华四号井工矿设计生产能力为 5.00Mt/a，核定生产能力为 8.00Mt/a，划分后井田面积12.6916km2，保有资源量 50383.3 万吨，矿井可采储量 28917.4万吨，服务年限 27.8 年。

2．井工矿开拓与开采

矿井采用斜－立井综合开拓方式。工业场地位于井田东南部，场地内布置三条井筒，即主斜井、副立井和回风立井；在工业场地东南侧布置进风斜井。在矿井北东部边界处北工业场地内布置进风立井、回风立井。

矿井划分为一个水平，共划分 4 个采区。一采区布置下山巷道，两翼开采。矿井目前开采一采区一煤层，布置 1 个综放工作面，为 1202-2 综放工作面，1202-2 综放工作面位于 F1 断层以西、一采区北翼，开采一煤层下分层。

铁路专用线拆除以后，在一采区一煤层可增加 6 个采煤工作面，分别为 1102综放工作面上（下）分层、1108 综放工作面上（下）分层、1110 综放工作面上（下）分层。在二采区上六煤层可布置 2 个综采工作面，分别为 2 上六 01 综采工作面和 2 上六 02 综采工作面；在上五煤层可布置 2 个综放工作面，分别为 2上五 01 综放工作面和 2 上五 02 综放工作面。在二采区一煤层可布置 8 个综采放3顶煤工作面，分别为 2101 综放工作面上（下）分层、2102 综放工作面上（下）分层、2103 综放工作面上（下）分层、2104 综放工作面上（下）分层。

工业场地与北风井场地之间布置集中运输大巷与集中辅运大巷。一采区增加的工作面仍利用现有一采区下山巷及集中大巷进行开采。二采区采用集中大巷和二采区下山巷的进行开采。沿一煤层倾向布置二采区运输下山、辅运下山和回风下山。二采区运输下山通过二采区集中运输通道与二采区集中运输大巷连接，二采区辅运下山通过二采区集中辅运通道与二采区集中辅运大巷连接，二采区回风下山通过二采区集中回风通道、北部总回风巷与北回风立井连接。

3．地面生产系统

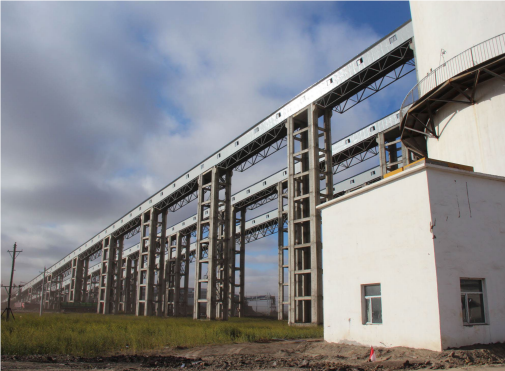

白音华四号井工矿现有外运铁路拆除后，需新建一套输煤系统，将原储煤仓的产品煤运往新建装车站。新建的输煤系统的煤源为井工矿 5 个Ф18m 储煤仓，需对原煤储煤仓进行局部改造，改变出煤方向；新建的输煤系统运输线路与露天矿生产系统无交叉或重合部分，故不涉及露天矿地面生产系统改造。井工矿已有5 个Ф18m 储煤仓储存的产品煤，由设在仓下的给煤机给到 901 带式输送机上运到设在储煤仓东南侧的一号转载点，在一号转载点内将煤卸至 902 带式输送机上向东运到设在靠近露天采坑东境界内的二号转载点，在二号转载点内将煤卸至903 带式输送机(平面拐弯)上，903 带式输送机沿着东境界边向东北方向运输送，在露天采坑北境界处的三号转载点处转载至 904 带式输送机上，向西北方向运至四号转载点，在四号转载点内将煤卸到 905 带式输送机上，905 带式输送机(平面拐弯)向东北方向利用已有铁路专用线跨河铁路桥，跨过彦吉嘎河后沿原铁路线方向向东北方向运输约 2200m 后，将煤卸到新设的 3 个Ф18m 缓冲仓内储存，铁路外运时，由设在仓下的给煤机将煤给至 908 带式输送机上，并在五号转载点将煤转载到 909 带式输送机上，运至新设的铁路快速装车站装火车。

4．总平面布置

新建地面输煤系统工程主要包括：一号转载站、二号转载站、三号转载站、四号转载站、缓冲仓、901 带式输送机、902 带式输送机、903 带式输送机、904带式输送机、905 带式输送机、906 带式输送机及防冻液泵房及抑制剂泵房等。辅助生产设施包括换热站、生产消防泵房及水池、10kV 配电室、2 号、4 号转载站配电室、缓冲仓 10kV 配电室等。场内道路主要为 901～905 带式输送机机道内检修道路，一号、二号、三号、4四号、五号转载站及防冻液泵房间场前均设置硬化场地。硬化场地结构为：水泥混凝土面层 22cm，水泥稳定砂砾基层厚 30cm，天然砂砾垫层厚 30cm。占地面积25hm2，均在既有征地范围内。填方量 137300m3，挖方量 40750m3，硬化场地 1250m2。

5．供配电

白四井工矿现有 110kV 变电站一座，双回 110kV 电源引自高力罕 220kV 变电站 110kV 不同母线侧，110kV 电源线路采用 LGJ-185 型导线，铁塔架设，线路长均为 38.5km。

白四露天矿现有 35kV 海煤变电站一座，35kV 电源引自金兴安 110kV 变电所35kV 侧母线，采用 LGJ-185 型架空线路，线路长 3.2km；现有 10kV 架空线路 968线，引自电厂变电所 10kV 侧，沿 M102 带式输送机沿线架设，采用 LGJ-95 型架空线路。968 线与白音华四号井工矿 110kV 阜矿变电站 10kV 侧联络，与电厂变电所互为备用电源。露天矿工业场地现有双回路 10kV 电源，分别引自白音华四号井工矿 110kV 阜矿变电站 10kV 侧母线与金山电厂变电所 10kV 侧母线，采用LGJ-185 型架空线路。

新增地面输煤系统共设 4 个配电点：2 号转载点 10kV 箱式变电站、3 号转载点 10kV 箱式变电站、4 号转载点 10kV 箱式变电站、圆筒仓电气楼。各配电点双回电源分别引自输煤系统双回 10kV 电源线路，采用 YJV22-8.7/10 3×300 电力电缆，长度约 12km。电源引自 968 线。
