土默特左旗集中供热及配套管网提升改造项目可行性研究报告

完成单位：内蒙古城市规划市政设计研究院有限公司

一、成果背景

根据中共中央、国务院印发《关于完整准确全面贯彻新发展理念做好碳达峰碳中和工作的意见》及国务院印发《2030年前碳达峰行动方案》，意见提出：在北方城镇加快推进热电联产集中供暖，加快工业余热供暖规模化发展，因地制宜推进热泵、燃气、生物质能、地热能等清洁低碳供暖。

为改善察素齐镇环境质量，解决镇区燃煤供热的污染问题，土默特左旗人民政府特提出“引热入察”清洁供热项目。项目建成后将使用热电联产集中供热，不仅可以关停察素齐镇的燃煤锅炉，既满足了察素齐镇用户的供热需求，又节约了能源，提高了电厂能源利用效率，减少了烟尘对大气的污染，切实改善城区大气环境质量。

察素齐镇集中供热热源以单台容量46MW以下的区域锅炉房和分散小锅炉房为主，燃煤供热占比接近94%，热源规模小，能耗高，节能环保改造压力大。

二、工程概况：

根据项目实际实施情况，计划分两期建设：

一期工程为城区热源与管网的提升改造，二期工程为新建金山热电厂至察素齐镇长输供热管网32.5km，新建隔压站一座，并配套附属设施。

项目总投资62278.45万元。

三、成果特点

（1）长输管网的选线：本工程长输管线布置综合考虑了热源位置、热负荷分布及预测、土地合理利用、工程投资、施工条件等因素，采纳土默特左旗相关部门的意见，最终确定选线方案。

金山热电厂位于土默特左旗台阁牧镇，长输管网由金山热电厂扩建机组首站DN1600的输送干线接出，接点位于热电厂南侧的纬二路，管线沿纬二路-袄太村-小里堡村-阎桂房村-北店村-和顺店村敷设至京包线北侧，后沿京包线向西敷设至察素齐镇隔压站。经前期踏勘，长输管网自电厂接点至隔压站长度约为32.5km。

（2）管径的论证

本工程根据察素齐镇及毕克齐镇的负荷，对长输管网采用DN900与DN1000管道进行比较确定。

根据上述不同管径水力计算，如果选择DN900管道，近期负荷工况，供热系统需要全年启动回水加压泵，增加运行费用。

管径选择为DN1000，近期负荷工况，长输管网不需要启动回水加压泵，电厂首站系统泵可以克服长输管网及隔压站内阻力，不需要额外增加运行电耗。

从投资上考虑，采用DN1000管网比DN900管网一次性投资费用多为3000万；从隔压站内运行能耗考虑，在负荷未达产前，采用DN1000的长输管网系统，隔压站内回水加压泵不需要启动，可以降低运行费用。

本工程长输管道采用DN1000。

（3）高程分析

根据长输管线选择的路由，展开高程分析，金山热电厂出口高程为1013米，袄太村处高程为1010米，阎桂房村高程为1032米，和顺店村高程为1020米，向北至毕克齐高程为1028米，大朱尔沟高程为1021米，察素齐镇隔压站处高程为1023米。管线路由地形最大高差为22米，隔压站位置与电厂高差为10米。

（4）隔压站的设计

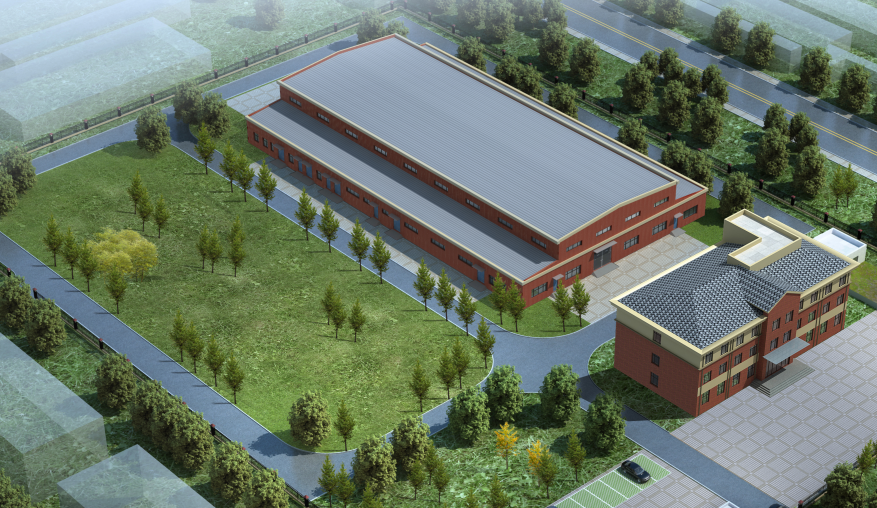

本工程根据水力计算结果分析，在察素齐城区设置1座隔压站，隔压站厂址为原化肥厂院内，本项目总用地面积17850.00平方米。

在隔压站中，由长输供热管网（零级管网）供水管经除污器后，进入大型换热器，经换热降温后回到长输供热管网回水管，由回水加压泵将其送回热源再进行加热升温。

隔压站主要设备有大型水-水板式换热器、回水加压泵、循环水泵、补水泵、旋流除污器、全自动离子交换器、补水箱、电气和控制仪表等。

本工程配置10台水—水换热器，每台换热器换热能力为50MW。

（5）节能减排

根据热电厂乏汽余热回收利用方案，供热标煤耗为36.9kg/GJ，而察素齐镇现状区域锅炉房供热的供热标煤耗为45.32kg/GJ（集中供热锅炉效率按80%计算），本项目每年可以节约标煤3.41万吨，减少二氧化碳排放量为9万吨，减少二氧化硫排放量为873吨，减少氮氧化物排放量838吨。
