鄂尔多斯鄂托克前旗新寨则35kV变电站2#主变增容及二电源工程可行性研究报告

完成单位：鄂尔多斯市供用电勘察设计有限责任公司

一、工程概况

新寨则 35kV 变电站位于鄂尔多斯市鄂托克前旗新寨子嘎查，省道 S216 西侧，变电站 2008 年投产，现有主变1 台，容量为10MVA，电压等级为 35/10kV,35kV 现为线变组接线，现有电源进线1 回，由城川-珠和 35kV 线路 T 接，1999 年投运，采用LGJ-70 和LGJ-90导线，线路长度 32.26 公里；10kV 单母线接线，现有出线6 回，2021年最大负荷为 10.7MW，2022 年最大负荷为11.7MW，预计2025年最大负荷将达到 15.2MW。

新寨则 35kV 变电站供电范围内负荷发展较快，采用了临时转带和拉闸限电措施减轻负荷，现有主变容量无法满足地区新增负荷的供电需求。为了提高该区域的供电能力和供电可靠性，促进该地区经济社会发展，建设新寨则 35kV 变电站 2#主变增容及二电源工程是必要的。

新寨则 35kV 变电站本期扩建主变 1×10MVA，35kV 由线变组接线改造成单母分段接线。10kV 本期扩建 12 回出线，由单母线接线改造成单母分段接线。无功补偿现有 1 套，容量3000kVar；本期扩建1套，容量 3000kVar，站用变压器容量本期扩建2×125kVA。拆除35kV站变间隔和 35kV PT 间隔，更换 351 隔离开关1 组、351 断路器1台。同时新建 35kV 进线 1 回，电源引自高潮畔110kV 变电站35kV侧，新建线路全长约 19km，线路导线型号为 JL/G1A-240/30。同塔架设OPGW-24 芯光缆长度共计 20.4km。

二、成果特点

1.创新引入无人机航测技术

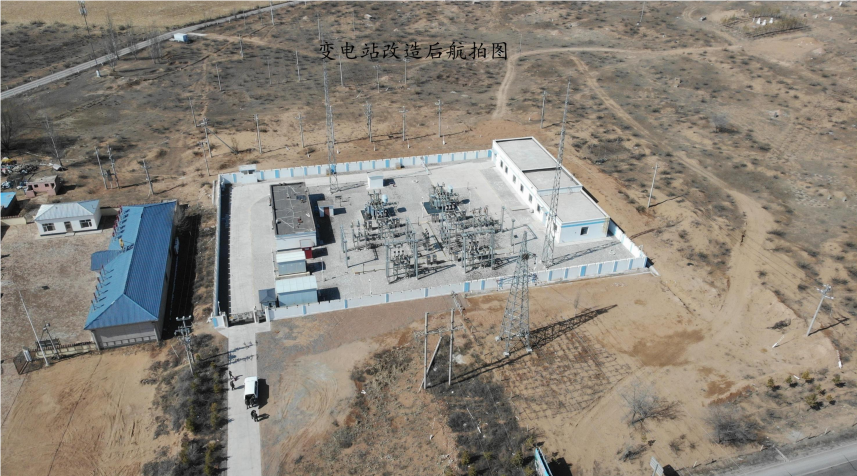

由于本期工程新建线路位于鄂尔多斯市鄂托克前旗半沙漠地带，人烟稀少且道路交通不便，不利于开展传统人工测量方式，故创新引入无人机航测技术，极大地提高了选址选线的准确度，同时为后续输变电线路工程的设计工作指引了新的方向。新寨则35kV 变电站的无人机航拍图为项目决策提供了极其直观的视角，极大的提高了审查的效率。项目决策阶段可以提供直观的现场航拍影像，项目竣工后可利用原始航拍图对项目建成效果提供完善的对比分析结论。

2.多方案比选

本期工程涉及的新寨则 35kV 变电站投运于2008 年，本期工程提出新寨则 35kV 变电站原站址改造和新择地块建设俩种方案，并就俩种方案在建设规模、占地面积、利旧已建站房、已建10KV 线路迁改等方面进行了深入对比分析，为项目决策提供了充足的设计支撑。经专业评审后确定采用原站址改造方案作为后续设计实施方案。

三、申报奖励理由

本工程项目内容深度参照内蒙古电力（集团）有限责任公司《220kV 及 110kV 输变电工程可行性研究内容深度规定》，设计方案参照《内蒙古电力（集团）有限责任公司35-110kV 变电站通用设计》、《内蒙古电力（集团）有限责任公司 35-110kV 输电线路分册通用设计》遵照内蒙古电力（集团）公司《电网建设标准》，结合电网规划和本变电站的外部环境条件，工程主要设计原则为遵循“安全可靠、技术先进、设计规范、投资合理、资源节约、标准统一、运行高效”的原则，综合考虑每个设备选择的合理性，每个布置尺寸的合理性，每个问题解决方案的合理性，努力做到主接线方案安全可靠，设备选择先进合理，占地面积小，注重环保，各项经济可比指标先进，并与变电站周边人文地理环境协调统一，投运后运行安全、灵活、可靠。变电所的电气、线路、建筑物，按照国家及电力行业现行标准、规程、规范设计，以保证各项指标均达到国家允许范围内，并做到安全、可靠、经济、适用。本工程项目站区总体规划遵循可持续发展的指导思想，以建设“两型一化”变电站为设计目标。在满足工艺、功能要求的前提下，充分考虑防火、运输、安全卫生、检修、生态、环保以及周围环境协调各方面的因素，尽量减少对周边生态环境的影响，做到占地少，建设面积和资源消耗小，并兼顾远期，统筹规划。在保证安全可靠运行的前提下，突出体现先进性、合理性和经济性。采用成熟先进的设计思路、设计手段和设计方案，以经济效益为目标，提高工程项目的综合水平，节约用地、用水、降低消耗和运行管理成本，满足环境要求。牢固树立设计工作贯穿工程建设全过程、涉及工程建设方面的意识、不断提高设计工作的质量、效率和服务水平。

为了落实内蒙古电力 (集团)有限责任公司基建部要求，进一步提升输变电工程建设质量和工艺水平，鄂尔多斯市供用电勘察设计有限责任公司树立工程全局观念、经济合理的设计方案和系统的标准工艺策划方案，有效的贯彻落实标准工艺的设计要求，提高设计质量，加快设计进度，节约工程投资，以实现内蒙古电力（集团）有限责任公司“标准工艺”示范工地。
